Jak podłączyć zawór mieszający
Siłownik zaworu mieszając go posiada 3 przewody N-neutralny (niebieski) i dwa fazowe sterujące w jedną i drugą stronę. W ten sposób należy go podłączyć w sterowniku. Kierunek obojętny, jedynie przy złym działaniu można je zamienić.
Gdy potrzebujesz armatury hydraulicznej lub urządzeń techniki grzewczej możesz skorzystać z sklepu Instalbud.com
Jak założyć zawór czterodrogowy 4d
POLECANE: Spróbuj swoich sił w naszych QUIZACH o ekogroszku, gazie, pompach ciepła
Jak zamontować i jak regulować zawór 4d?
Zawór mieszający regulujemy zgodnie z poniższym schematem (www.afriso.pl). Wycięcie na trzpieniu plastikowym ustawiamy POZIOMO do wlotu z kotła. Ta pozycja zaworu to jest POŁOWA zakresu regulacji. Zakres regulacji zaworu 4d to 90st – na schemacie od oznaczenia „O” – pełne OTWARCEI (100% ciepła na grzejniki) do oznaczenia „Z” – całkowite ZAMKNIĘCIE (0% na grzejniki).
Gdzie zabudować zawór mieszający w instalacji?
Dla prawidłowego działania instalacji konieczne jest aby zawór zabudowany był nad piecem.
Takie umiejscowienie gwarantuje prawidłowy przepływ wody pomiędzy zasilaniem i powrotem króćców kotła oraz pomiędzy kotłem a grzejnikami. Gdy zawór jest za nisko nie działa naturalny obieg do powrotu i układ działa nie prawidłowo. Problem wtedy może rozwiązać pompa krótkiego obiegu. Jak ustawić zawór mieszający
Jak założyć siłownik zaworu mieszającego
Częsty problem jak założyć napęd zaworu i skonfigurować sterowanie zaworem mieszającym. Żeby to zrobić dobrze postępować należy według poniżej instrukcji kalibracji siłownika zaworu mieszającego.
|  |
Przeczytaj również:
- Ściągamy napęd z zaworu mieszającego
- Ustawiamy na sterowniku temperaturę za zaworem jak najmniejszą, tak żeby sterownik chciał wysterować zawór na 0% lub na jak największą aby było wysterowanie na 100%.
- Ustawiamy trzpień zaworu w pozycji jaką chcemy mieć jako wyjściową czyli zamknięty lub otwarty – zgodnie z rysunkiem powyżej.
- Naciskamy lub przekręcamy na napędzie siłownika przejście w tryb pracy ręcznej – ustawiamy na 0 lub na max – tak jak w sterowniku, zakładamy na zawór i mocujemy
- Odblokowujemy tryb pracy ręcznej – przełączenie w automat
- W sterowniku, jeżeli jest taka opcja, czyli m.in. DEFRO, SAS wchodzimy Ustawienia/Zawór wbudowany/ wykonujemy kalibrację.
- W ustawieniach sterownika wpisujemy właściwe parametry czasu otwarcia (np. 120 sek=2min)
Od teraz można korzystać z automatycznej regulacji obiegu grzewczego, czyli sterownik sam otwiera lub przymyka zawór tak aby temperatura za zaworem była dokładnie taka jaką zadał użytkownik.
Jaka powinna być temperatura zaworu mieszającego?
W zależności od tego jaki obieg grzewczy jest zasilany z zaworu mieszającego temperatury są dobierane do potrzeb. Dlatego warto zastanowić się jak ustawić zawór mieszający w sterowniku. W kotłach DEFRO i SAS opcje te są dostępne są w menu instalatora / menu ustawień – jest to bardzo istotna opcja.
POLECANE: Jak rozwiązać Problem Za duża temperatura MOSFET? Wejdź i przeczytaj.
Dla obiegu z grzejnikami temperatury powinny być w granicach 35 do 55 stC.
Dla obiegu z ogrzewaniem podłogowym temperatury powinny być o kilka stopni niższe od tych z pomieszczenia czyli do 30 stC
Na pytanie jak ustawić zawór mieszający odpowiedź jest jednoznaczna, tak by komfort cieplny był wystarczający, dbamy aby nie przegrzewać pomieszczeń oraz nie dopuszczamy do nadmiernego wychłodzenia.

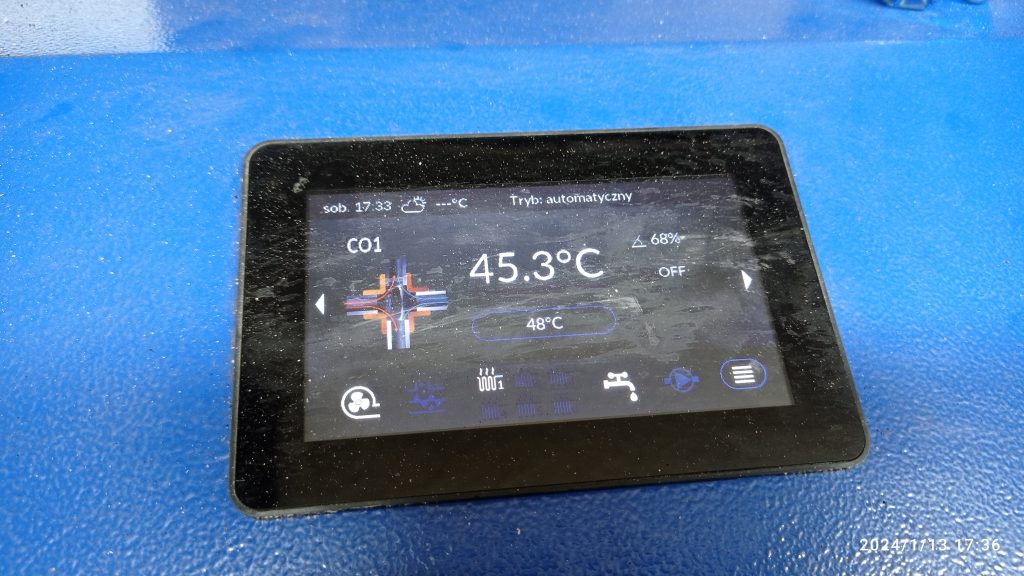

Konfiguracja zaworu mieszającego / wbudowanego
Jakie parametry należy wpisać w sterownik do konfiguracji zaworu mieszającego?
Konfiguracja dla kotłów Ogniwo (sterownik eCoal, BRULI)
- Czas otwarcia zaworu (z opisu na samym siłowniku) najczęściej 120 sek – źle wpisany spowoduje, że nie będzie pracować w całym zakresie
- Współczynnik wzmocnienia może być 0,5 (szybkość i moc reakcji na zmianę temperatury)
- Czas reakcji np 30 sek (co ile zawór ma korygować położenie)
- Histereza pracy zaworu 1 do 2 stC (dopuszczalne odchylenie od temperatury zadanej)
- Kierunek otwarcia – w lewo lub w prawo – korekta gdyby zamiast wzrostu temperatury był spadek
- W opcjach jest maksymalne otwarcie – najlepiej 100%, ale można ograniczyć do mniejszej wartości, ale może wtedy nie nagrzać instalacji przy zbyt małym otwarciu
Konfiguracja zawór wbudowany dla kotłów DEFRO oraz SAS
- Typ zaworu – CO (Grzejnikowy) lub Podłogowy
- Ochrona Powrotu – jeżeli funkcja włączona to zawór będzie zamykać ogrzewanie żeby podnieść temperaturę powrotu – nie zalecana opcja
- Kontrola temperatury – co ile korygować położenie zaworu np. 30sek
- Czas otwarcia – spisać z tabliczki siłownika zaworu najczęściej 120sek
- Skok jednostkowy – o ile % ma zostać wykonany ruch, może być 5.
- Minimalne otwarcie – najczęściej 10%, wartość poniżej której zawór się nie zamknie
Ustawienia sterownika pieca DEFRO, SAS o OGNIWO znajdziesz w opisie działania sterownika
O tym w jaki sposób korygować pracę pieca na ekogroszek
Polecam
www.afriso.pl
Wyszukiwarka Odcinkowy pomiar prędkości
Jak zaoszczędzić1000 zł dzięki metrigo.pl
Zamiast zapisywać zużycie opału w zeszycie, użytkownicy coraz częściej korzystają z metrigo.pl. Platforma pozwala:
- zapisywać zużycie pelletu,
- analizować koszty ogrzewania,
- porównywać miesiące,
- śledzić ceny pelletu,
- generować raporty,
- kontrolować wydatki na paliwo i samochód,
- otrzymywać przypomnienia o wymianie oleju i filtrów.
Wielu użytkowników dzięki analizie spalania oszczędza nawet ponad 1000 zł rocznie.
Konfiguracja zaworu mieszającego Afriso (Womix, Hertz)
Siłowniki i zawory Afriso – automatyka z opcją autonomiczną
Afriso dominuje na rynku systemem ProClick, który pozwala na montaż siłownika na zaworze bez użycia narzędzi. W ofercie znajdziemy standardowe siłowniki ARM (bez wyświetlaczy), o momencie obrotowym 6 Nm lub 10 Nm i czasie obrotu o 90° wynoszącym zazwyczaj 120 sekund. Szczególną grupą są regulatory ACT, które posiadają wbudowany moduł sterowania. Takie rozwiązanie nie wymaga zewnętrznego sterownika kotłowego – urządzenie posiada własny czujnik temperatury i pozwala na bezpośrednie ustawienie temperatury zadanej na zasilaniu instalacji, co czyni je układem w pełni autonomicznym.
Rozwiązania Womix – solidność i uniwersalność nastaw
Siłowniki marki Womix, zwłaszcza popularna seria MP 10, charakteryzują się dużą siłą wynoszącą 10 Nm, co gwarantuje pewne przełączanie nawet w starszych instalacjach, gdzie zawór może stawiać większy opór. Czas otwarcia jest standardowo skonfigurowany na 135 lub 140 sekund. Womix stawia na klasyczną konstrukcję, która dzięki dedykowanym adapterom jest niezwykle uniwersalna. Choć wizualnie różnią się od konkurencji, ich parametry elektryczne (sterowanie 3-punktowe) są w pełni kompatybilne z większością automatyki budynkowej dostępnej na polskim rynku.
Herz – precyzja w systemach mieszających
Siłowniki Herz są cenione za wysoką kulturę pracy i precyzję nastaw. Najczęściej spotykane modele dysponują siłą 5 Nm lub 10 Nm, co pozwala na optymalne dopasowanie do średnicy zaworu. Czas pełnego otwarcia oscyluje w granicach 120 sekund, co jest złotym środkiem dla stabilizacji temperatury w układach CO. Herz stosuje trwałe mocowania, które przy użyciu odpowiednich zestawów łączących (adapterów) pozwalają na współpracę z zaworami innych marek. Firma kładzie duży nacisk na bezawaryjność mechaniczną przekładni, co jest kluczowe w instalacjach pracujących pod dużym obciążeniem.
Czy mocowania są takie same i można ich używać wzajemnie?
Większość siłowników tych trzech marek pracuje na osi o zbliżonym przekroju, jednak bezpośrednia zamiana „jeden do jednego” zazwyczaj wymaga użycia adaptera. Każdy z producentów ma nieco inny system stabilizacji siłownika na korpusie zaworu (np. bolce pozycjonujące w różnych miejscach). Dobra wiadomość jest taka, że na rynku dostępne są uniwersalne zestawy montażowe, które pozwalają założyć np. siłownik Afriso na zawór Womix czy Herz. Kluczowe jest, aby przed montażem upewnić się, że czas obrotu i napięcie zasilania (230V lub 24V) są zgodne z wymaganiami posiadanego sterownika.
Porady Wideo YT: regulacja zaworu mieszającego
Zawór mieszający 4d kocioł OGNIWO, ustawienia pracy zaworu 4d, jak działa zawór 4d i 3d, budowa zaworu 4d-drogowy, metody i sposoby ochrony powrotu
Prawidłowe ustawienie zaworu mieszającego to klucz do stabilnej temperatury w domu i ochrony Twojego kotła. Poniżej znajdziesz 12 konkretnych odpowiedzi na najczęstsze pytania dotyczące konfiguracji i montażu.
FAQ – Zawory mieszające i sterowanie
1. Jak prawidłowo podłączyć elektrycznie siłownik zaworu? Siłownik posiada zazwyczaj trzy przewody: niebieski (neutralny N) oraz dwa przewody fazowe (sterujące). Przewody fazowe odpowiadają za otwieranie i zamykanie zaworu. Jeśli po podłączeniu sterownik pokazuje otwieranie, a zawór fizycznie się zamyka – wystarczy zamienić przewody fazowe miejscami w kostce sterownika.
2. Gdzie dokładnie powinien być zamontowany zawór mieszający? Zawór musi znajdować się powyżej króćców kotła. Takie umiejscowienie pozwala na wykorzystanie grawitacji do naturalnego obiegu wody na tzw. krótkim obiegu (do powrotu kotła). Jeśli zawór jest zbyt nisko, obieg ten może nie działać prawidłowo bez dodatkowej pompy wspomagającej.
3. Jak ustawić trzpień zaworu czterodrożnego (4D) przed montażem siłownika? Najlepszą pozycją wyjściową jest ustawienie wycięcia na plastiku trzpienia poziomo w stronę wlotu z kotła. Odpowiada to połowie zakresu regulacji (50%). Pamiętaj, że pełny zakres pracy zaworu to zazwyczaj ruch o 90 stopni – od pełnego otwarcia (ciepło na dom) do pełnego zamknięcia (tylko obieg kotłowy).
4. Na czym polega kalibracja siłownika w kotłach DEFRO i SAS? Kalibracja to proces synchronizacji sterownika z pozycją fizyczną zaworu. Należy zdjąć siłownik, ustawić go i zawór ręcznie w tej samej pozycji (np. 0% – zamknięty), założyć z powrotem, a następnie w menu „Zawór wbudowany” uruchomić funkcję automatycznej kalibracji.
5. Dlaczego parametr „Czas otwarcia” jest tak ważny? To czas, w jakim siłownik wykonuje pełny obrót o 90 stopni. Tę wartość (np. 120 s lub 140 s) znajdziesz na tabliczce znamionowej siłownika. Jeśli wpiszesz w sterownik błędny czas, zawór nie będzie pracował w pełnym zakresie lub będzie reagował zbyt gwałtownie.
6. Jaką temperaturę ustawić na zaworze dla grzejników, a jaką dla podłogówki? Dla obiegów grzejnikowych standardem jest zakres od 35°C do 55°C. W przypadku ogrzewania podłogowego temperatura powinna być znacznie niższa, zazwyczaj do 30°C (o kilka stopni mniej niż temperatura w pomieszczeniu), aby nie przegrzewać podłogi i dbać o komfort stóp.
7. Co to jest „Współczynnik wzmocnienia” w sterownikach eCoal/BRULI? To parametr określający, jak mocno zawór ma reagować na różnicę między temperaturą zadaną a obecną. Wartość 0,5 jest zazwyczaj optymalna – zapobiega tzw. „pływaniu” temperatury, czyli ciągłemu otwieraniu i zamykaniu zaworu przez sterownik.
8. Czy siłownik Afriso pasuje do zaworu Womix lub Herz? Zasada działania osi jest podobna, ale systemy mocowania (bolce stabilizujące) różnią się między producentami. Aby zamontować siłownik jednej marki na zaworze innej, konieczne jest dokupienie odpowiedniego adaptera (zestawu montażowego).
9. Czym różnią się regulatory Afriso ACT od standardowych siłowników ARM? Standardowy siłownik ARM wymaga zewnętrznego sterownika w kotle. Modele ACT to urządzenia autonomiczne – posiadają własny czujnik temperatury i pokrętło, na którym bezpośrednio ustawiasz żądaną temperaturę. Są idealne do prostych instalacji bez zaawansowanej automatyki kotłowej.
10. Dlaczego warto ustawić „Minimalne otwarcie” zaworu na 10%? Ustawienie minimalnego otwarcia zapobiega całkowitemu odcięciu przepływu wody przez pompę. Nawet gdy dom jest nagrzany, minimalny przepływ pozwala na bieżący odczyt temperatury przez czujniki i stabilniejszą pracę całego układu.
11. Jak „Skok jednostkowy” wpływa na pracę zaworu w piecach SAS i DEFRO? Skok jednostkowy (np. 5%) określa, o ile procent ma się przesunąć zawór przy jednej korekcie. Zbyt duży skok spowoduje gwałtowne skoki temperatury na grzejnikach, zbyt mały sprawi, że sterownik będzie bardzo długo dochodził do zadanej wartości.
12. Jak system Metrigo pomaga w optymalizacji ustawień zaworu? Platforma metrigo.pl pozwala analizować zużycie opału w czasie. Jeśli po zmianie ustawień zaworu mieszającego zauważysz mniejsze spalanie przy zachowaniu tego samego komfortu cieplnego, to znak, że Twoja konfiguracja jest optymalna. Analiza danych pozwala zaoszczędzić nawet 1000 zł rocznie.
