Temperatura MOSFET za duża Defro K1PV4 – alarm 203 i naprawa

Za duża temperatura MOSFET w Defro K1PV4 (alarm 203) to problem z układem sterującym wentylatorem. Dotyczy sterowników TECH. Poniżej opisuję przyczyny, naprawę za ok. 10 zł i sposób na tymczasową pracę pieca mimo alarmu.

Błąd MOSFET – co się dzieje z kotłem?

Alarm za dużej temperatury MOSFET zatrzymuje pracę kotła. Po skasowaniu alarmu piec ruszy, ale przyczyna zostaje i alarm wkrótce wróci. Jeśli dopiero poznajesz ten sterownik, zacznij od instrukcji sterownika Defro K1PV4.

Przeczytaj również:

• Inne błędy sterownika – przewodnik po alarmach i błędach Defro K1PV4
• Kalkulator zdolności pożyczkowej
• Podaj, jaką ratę potrafisz spłacać, a dowiesz się, jak duży kredyt możesz wziąć
• Kalkulator odsetek z kredytu – wylicz, zanim weźmiesz kredyt

Co oznacza temperatura MOSFET za duża?

Alarm występuje w kotłach DEFRO, m.in. z K1PV4, ale dotyczy wszystkich sterowników TECH. Wiąże się ze sterowaniem obrotami wentylatora. Odpowiadają za nie trzy elementy: tranzystor MOSFET (N-MOSFET STP10NK60ZFP), kondensator w sterowniku (MKP 1 µF, powyżej 250 V, np. 300 V) oraz kondensator w samym wentylatorze (2 µF 400 V, cylindryczny lub prostokątny).

Dlaczego włącza się alarm temperatury MOSFET?

MOSFET steruje płynną mocą dmuchawy, więc problem prawie zawsze dotyczy wentylatora lub jego obwodu. Osoba, która lubi majsterkować, może spróbować rozwiązać go sama.

Najczęstsze przyczyny

• wentylator nadmuchu lub kanał nadmuchowy zabrudzony pyłem,
• uszkodzony wentylator nadmuchu,
• uszkodzony kondensator w wentylatorze,
• uszkodzony kondensator w sterowniku,
• uszkodzony tranzystor MOSFET.

Jak usunąć problem za dużej temperatury MOSFET?

Sprawdzaj przyczyny w podanej kolejności, od najprostszej do najtrudniejszej.

Czy wentylator jest sprawny i czysty?

Temperatura MOSFET może rosnąć, gdy wentylator pracuje z oporami. W MENU USTAWIEŃ sterownika znajdź opcję TEST WENTYLATORA. Możliwe, że już na tym etapie sterownik potwierdzi usterkę.

Niezależnie od wyniku testu odkręć wentylator, wyczyść łopatki i sprawdź, czy kanał nadmuchowy do pieca jest drożny. Kanał najłatwiej wyczyścić odkurzaczem. Po złożeniu wykonaj test ponownie. Przy dużym zabrudzeniu samo czyszczenie może wystarczyć. Jak dobrać moc nadmuchu po czyszczeniu, przeczytasz w artykule korekta wentylatora w Defro, SAS, Kamen i Ogniwo.

Wymiana kondensatora dmuchawy

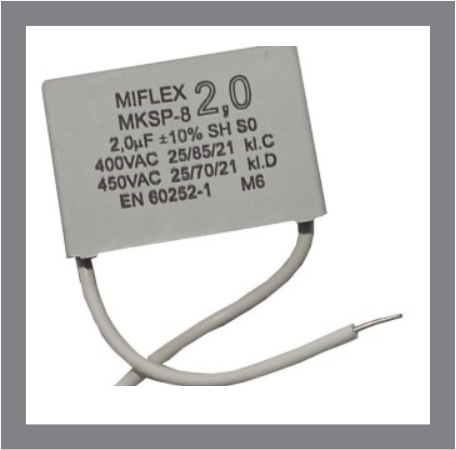

Jeśli alarm się powtarza, kolejnym krokiem jest wymiana kondensatora dmuchawy. Najpierw odłącz piec z gniazdka. Kondensator znajduje się pod pokrywą, w miejscu, gdzie wchodzi kabel zasilania wentylatora, a jego typ jest opisany na obudowie. Zwykle jest to 2 µF 400 V, w wersji prostokątnej lub cylindrycznej. Jeśli czujesz się pewnie w pracach elektrycznych, wymienisz go sam. W przeciwnym razie zleć to elektrykowi lub serwisantowi.

Wymiana elementów sterownika

Jeśli to nie pomogło, pozostaje wymiana tranzystora MOSFET w sterowniku. Najlepiej od razu wymienić też kondensator 1 µF z obwodu wentylatora. To trudniejsze prace, więc warto je powierzyć elektronikowi. Sterownik możesz wymontować i zawieźć lub wysłać do zaufanego serwisu. Nie musi to być serwis TECH, chyba że piec jest na gwarancji.

Czasami pomaga wietrzenie sterownika

Na krótką metę pomaga otwarcie sterownika, żeby lepiej się przewietrzał i miał niższą temperaturę w środku. W ten sposób ograniczysz problem, zanim oddasz sterownik do naprawy.

Jak wymienić MOSFET w Defro – film i koszty

Film na YouTube pokazuje, jak wymienić tranzystor MOSFET i kondensator w sterowniku K1PV4. Części są tanie:

• MOSFET – ok. 10 zł,
• kondensator 1 µF do sterownika – ok. 10 zł,
• kondensator 2 µF 400 V do wentylatora – ok. 10–30 zł.

Jak ściągnąć sterownik DEFRO z pieca?

1. Na pokrywie sterownika odkręć 2 śrubki.
2. Na czerwonej pokrywce odkręć 3 śrubki: 2 po bokach i 1 na środku.
3. Wykręć 2 śrubki wewnątrz, łączące tył obudowy sterownika z blachą pieca.
4. Przesuń całą obudowę do siebie, żeby wysunęła się z zaczepów.
5. Podnieś przód obudowy, uważając na kable z tyłu. Od spodu wykręć 3 śrubki po lewej i 3 po prawej, żeby zdjąć czerwoną pokrywę za wyświetlaczem.
6. Przy demontażu sterownika odłączaj CAŁE KOSTKI okablowania, a nie pojedyncze przewody.

Pył osiadający w kotłowni to główny wróg wentylatora nadmuchu i elektroniki sterownika. Regularne sprzątanie pomieszczenia z kotłem wydłuża życie tych podzespołów. Jeśli po sezonie grzewczym potrzebujesz gruntownych porządków w domu lub po remoncie sprzątanie może za ciebie wykonać zespół.

Jak uruchomić piec z alarmem MOSFET?

Czy piec może działać po alarmie za dużej temperatury MOSFET bez usuwania przyczyny? Można spróbować wyłączyć PRACĘ Z PID i przejść w tryb DWUSTANOWY, czyli bez płynnej regulacji obrotów wentylatora. Jak działa PID i czym różni się od dwustanu, wyjaśnia artykuł jak działa PID w kotle z podajnikiem.

W trybie dwustanowym ustawiasz czas podawania i przerwy oraz moc wentylatora osobno dla grzania i podtrzymania. Przy włączonym PID możesz wcześniej zmierzyć, ile sekund podajnik podaje i jak długa jest przerwa. Pomoże w tym kalkulator czas podawania i przerwy podajnika.

Orientacyjne nastawy: wentylator ok. 31–33% mocy. W podtrzymaniu podawanie 3–5 s, przerwa 7–15 min, praca wentylatora 20 s, przerwa wentylatora 7–10 min. Więcej o podtrzymaniu przeczytasz w artykule tryb nadzoru w kotle na ekogroszek i pellet.

W trybie dwustanowym sterownik może pracować przez jakiś czas, ale jest to rozwiązanie tymczasowe, do czasu naprawy.

Gdy potrzebujesz armatury hydraulicznej lub urządzeń techniki grzewczej, możesz skorzystać ze sklepu Instalbud.com

Często zadawane pytania (FAQ) Temperatura MOSFET za duża

Co oznacza alarm „temperatura MOSFET za duża” w Defro? Tranzystor MOSFET, który steruje obrotami wentylatora nadmuchu, przegrzewa się. Sterownik zatrzymuje wtedy kocioł, żeby chronić układ przed uszkodzeniem.

Jaka jest najczęstsza przyczyna błędu MOSFET? Najczęściej jest to brudny lub uszkodzony wentylator nadmuchu albo zużyty kondensator 2 µF 400 V w wentylatorze. Rzadziej winny jest kondensator 1 µF lub sam tranzystor w sterowniku.

Ile kosztuje naprawa błędu MOSFET? Części są tanie: MOSFET ok. 10 zł, kondensator 1 µF ok. 10 zł, kondensator wentylatora 2 µF 400 V ok. 10–30 zł. Do tego dochodzi ewentualny koszt pracy elektronika.

Jaki tranzystor MOSFET jest w sterowniku Defro K1PV4? Stosowany jest tranzystor N-MOSFET STP10NK60ZFP.

Czy piec może pracować z alarmem MOSFET? Tymczasowo tak. Wyłącz pracę z PID i przejdź w tryb dwustanowy, w którym ręcznie ustawiasz czas podawania, przerwy i moc wentylatora (ok. 31–33%). To rozwiązanie awaryjne, do czasu naprawy.

Czy muszę oddać sterownik do serwisu TECH? Nie, chyba że piec jest na gwarancji. Wymianę tranzystora i kondensatora wykona każdy elektronik.
