Zimny powrót do kotła – dlaczego niszczy piec i jak podnieść temperaturę powrotu

Zimny powrót do kotła to jeden z najczęstszych i najbardziej niedocenianych problemów w kotłowniach z kotłem na ekogroszek, pellet lub drewno. Kocioł pracuje, dom się grzeje, więc wszystko wydaje się w porządku. Tymczasem zbyt zimna woda wracająca z instalacji powoduje korozję wymiennika, osadzanie się smoły, zwiększone zużycie opału i gorsze spalanie. W tym poradniku wyjaśniamy, czym jest zimny powrót, jak go rozpoznać, jaka temperatura powrotu jest bezpieczna i jakimi sposobami można ją podnieść.

Zimny powrót – co to oznacza

Każdy kocioł ma dwa główne przyłącza: zasilanie, którym gorąca woda wypływa do instalacji, oraz powrót, którym schłodzona woda wraca z grzejników do kotła. Rura powrotna jest zwykle podłączona w dolnej części kotła. Z natury jest chłodniejsza od zasilania — woda oddała przecież ciepło w grzejnikach. Problem pojawia się wtedy, gdy różnica temperatur jest zbyt duża, a woda wraca do kotła za zimna.

Zimny powrót pieca to sytuacja, w której dolna rura kotła jest dużo zimniejsza od wody w kotle i na zasilaniu instalacji. Zimna woda chłodzi ścianki wymiennika od strony wodnej, a po drugiej stronie tych samych ścianek płyną gorące spaliny. Na zimnych powierzchniach para wodna zawarta w spalinach się skrapla — i właśnie tu zaczynają się kłopoty.

Skutki zimnego powrotu – dlaczego to problem

Skroplona para wodna łączy się z tlenkami siarki i innymi składnikami spalin. Powstaje kwaśny kondensat, który osiada na ściankach wymiennika razem z sadzą i smołą. Efekty widać po jednym, dwóch sezonach:

• Korozja wymiennika – najszybciej w rejonie króćca powrotu, gdzie blacha jest najzimniejsza. Kończy się rozszczelnieniem blach i połączeń gwintowanych.
• „Pocenie się” kotła – woda kapiąca z wnętrza kotła, często mylona z wyciekiem.
• Smoła i lepka sadza – osady izolują wymiennik, przez co kocioł gorzej oddaje ciepło do wody.
• Większe zużycie opału – zabrudzony wymiennik oznacza wyższą temperaturę spalin i ciepło uciekające do komina.
• Gorsze spalanie – wychłodzone palenisko sprzyja niedopałom, dymieniu i powstawaniu spieków.

Im niższa temperatura w kotłowni i wyższa wilgotność, tym korozja postępuje szybciej. Jeśli walczysz ze smołą w kotle, przeczytaj też sadza w piecu na pellet i ekogroszek oraz objawy złego spalania w kotle na ekogroszek.

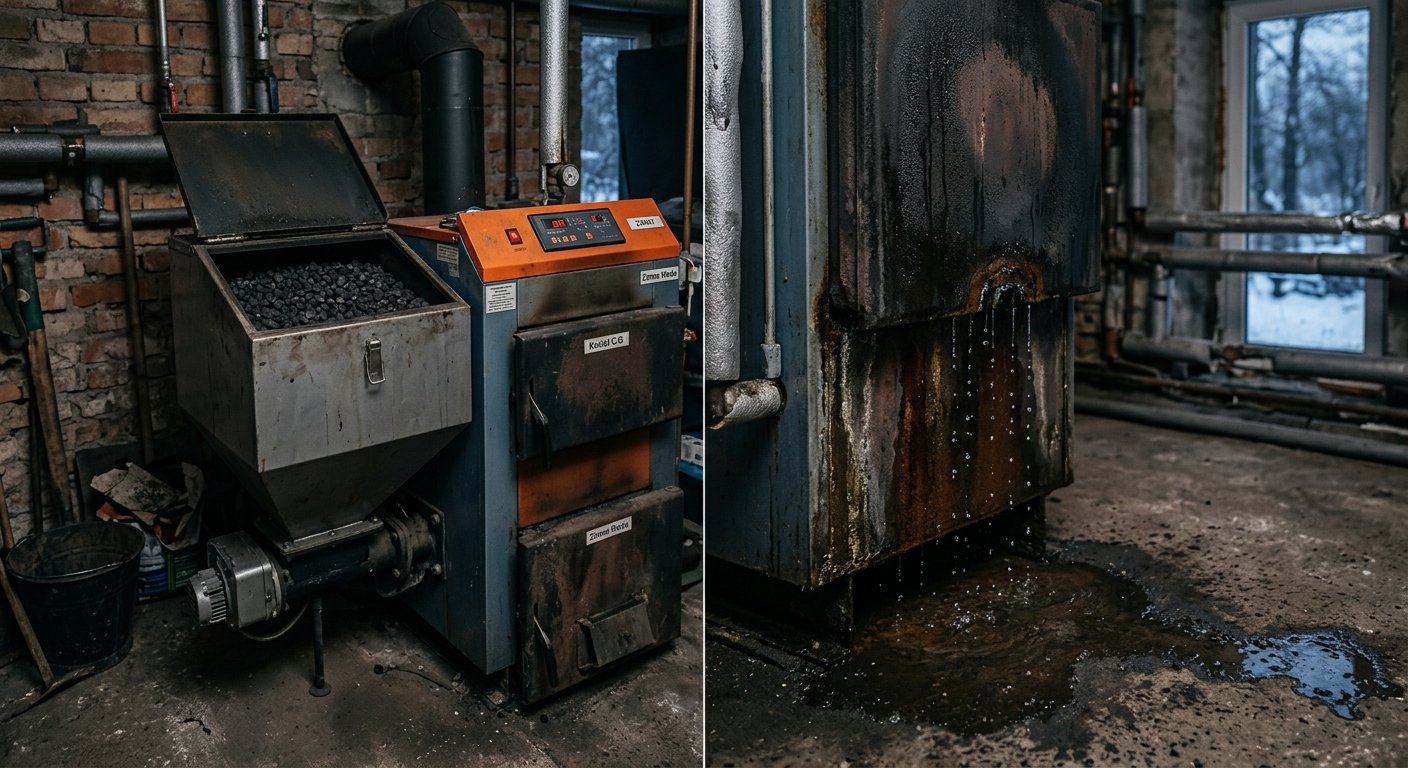

Jak rozpoznać zimny powrót w swojej kotłowni?

Najprościej zmierzyć temperaturę rury powrotnej tuż przy kotle — termometrem przylgowym, pirometrem albo czujnikiem powrotu, jeśli sterownik go obsługuje. Pomiar rób podczas normalnej pracy, a nie tuż po rozpaleniu. Sygnały ostrzegawcze zebraliśmy w tabeli:

Ostatni objaw opisujemy szerzej w artykule piec nie osiąga zadanej temperatury.

Jaka powinna być temperatura powrotu do pieca?

Zalecenia producentów kotłów na paliwa stałe są podobne: temperatura wody powracającej do kotła powinna wynosić min. 50°C, a temperatura wody w kotle 60–65°C. Przy takich wartościach w rejonie króćca powrotu nie dochodzi do wykraplania się wilgoci ze spalin. W niższej temperaturze na metalowych elementach pojawia się rosa, co jest prostą drogą do korozji i rozszczelnienia blach oraz połączeń gwintowanych.

Dokładne wartości dla swojego modelu znajdziesz w dokumentacji techniczno-ruchowej (DTR) kotła — niektórzy producenci podają wyższe minimum powrotu, a jego przestrzeganie bywa warunkiem gwarancji. Więcej o doborze temperatur przeczytasz w poradnikach jaka powinna być temperatura kotła, ekogroszek – jaka temperatura na piecu, a jaka na instalacji oraz pellet – jaka temperatura na piecu, a jaka na instalacji.

Najczęstsze przyczyny zimnego powrotu

• Kocioł podłączony „na wprost” do instalacji – bez zaworu mieszającego i bez ochrony powrotu cała schłodzona woda z grzejników wraca prosto do kotła.
• Zbyt niska temperatura zadana kotła – ustawienie kotła na 45–50°C „dla oszczędności” to często przepis na smołę i korozję.
• Duża, zimna instalacja – rano lub po rozpaleniu duża ilość wychłodzonej wody wraca do kotła naraz. Szczególnie widać to przy pierwszym rozpaleniu w sezonie — zobacz pierwsze rozpalenie kotła po lecie.
• Ogrzewanie podłogowe bez mieszania – podłogówka pracuje na niskich temperaturach, więc powrót z niej jest zawsze zimny.
• Za wcześnie załączana pompa c.o. – pompa rusza, zanim kocioł się nagrzeje, i od razu schładza wymiennik.
• Bufor bez ochrony powrotu – zimna woda z dołu bufora trafia prosto do kotła.

Dobra instalacja to spokojna obsługa kotła

Najważniejsze, aby instalator pamiętał o elementach podnoszących temperaturę powrotu do wymaganego poziomu. To one zapewnią spokojną pracę układu grzewczego przez lata. Instalacja wykonana zgodnie z aktualnymi wytycznymi i bez oszczędzania na dodatkowych elementach działa prawidłowo i bez problemów, a koszt kilku armatur jest nieporównywalnie mniejszy niż wymiana skorodowanego kotła.

Zalecenia producentów w tym zakresie zmieniały się na przestrzeni lat. Kotłownie wykonywane kilkanaście lat temu często nie mają żadnej ochrony powrotu — jeśli masz starszą instalację, warto ją sprawdzić. Czy ochrona powrotu jest w ogóle potrzebna? Odpowiadamy w artykule czy stosować ochronę powrotu, a zasadę działania wyjaśniamy też na mojpiec.pl – do czego służy ochrona powrotu kotła.

Jak walczyć z zimnym powrotem pieca? Sposoby na podniesienie temperatury powrotu

Do podniesienia temperatury powrotu stosuje się kilka rozwiązań. Można je łączyć — np. zawór czterodrogowy z siłownikiem i pompę przewałową.

Zawór czterodrogowy (4D) z siłownikiem

Zawór 4D miesza gorącą wodę z kotła z wodą powracającą z instalacji w dwóch obiegach jednocześnie. Dzięki temu do grzejników trafia woda o niższej temperaturze, a do kotła wraca woda cieplejsza. Z siłownikiem sterowanym przez sterownik kotła lub regulator pogodowy działa automatycznie. Szczegóły: zawór czterodrogowy 4D – po co się go stosuje, zawór mieszający 4D – opis oraz film zawór 4D przy piecu na ekogroszek i pellet.

Pompa krótkiego obiegu (przewałowa)

Pompa przewałowa przepompowuje część gorącej wody z zasilania bezpośrednio na powrót kotła, z pominięciem instalacji. Powrót się podgrzewa, a kocioł szybciej osiąga temperaturę roboczą. To prosty sposób na poprawę istniejącej instalacji z zaworem mieszającym.

Zawór trójdrożny termostatyczny

Termostatyczny zawór 3D z wkładem o określonej temperaturze otwarcia kieruje wodę w krótki obieg kotła, dopóki powrót nie osiągnie zadanej wartości. Działa bez prądu i bez sterownika. Ważne, by miał odpowiedni przepływ dobrany do mocy kotła — za mały zawór dławi instalację. Przeczytaj: zawór trójdrogowy 3D przy kotle na ekogroszek i zawór 3D w instalacjach z kotłami na pellet.

Sprzęgło hydrauliczne i bufor

Sprzęgło hydrauliczne rozdziela obieg kotła od obiegów grzewczych — każdy ma własną pompę i własne przepływy. Bufor ciepła działa podobnie, ale dodatkowo magazynuje energię. W obu przypadkach kocioł nadal potrzebuje ochrony powrotu po swojej stronie. Wielkość bufora dobierzesz w kalkulatorze doboru bufora do pieca.

Ustawienia sterownika

Część problemu da się ograniczyć nastawami: odpowiednio wysoką temperaturą zadaną kotła, progiem załączenia pompy c.o. dopiero po nagrzaniu kotła oraz funkcją ochrony powrotu, jeśli sterownik ją ma i jest podłączony czujnik powrotu. Instrukcje: sterownik Defro K1PV4, sterownik eCoal w piecu Ogniwo, jak działa PID w kotle z podajnikiem.

Porównanie sposobów podniesienia temperatury powrotu

Ciepły powrót do kotła – ważna instalacja

Instalację kotła można wykonać na kilka różnych sposobów, a od doświadczenia instalatora zależy, czy zostanie wykonana prawidłowo. Jeśli planujesz modernizację, zacznij od pomiaru temperatury powrotu i sprawdzenia, jakie elementy masz już w kotłowni. Często wystarczy dołożyć siłownik do istniejącego zaworu albo poprawnie ustawić zawór mieszający.

PRZECZYTAJ: praktyczne porady, jak regulować zawór mieszający mający wpływ na temperaturę grzejników i powrotu. Konfigurację zaworów krok po kroku opisaliśmy też na mojpiec.pl – konfiguracja zaworu mieszającego 4D i 3D. Potrzebujesz pomocy? Skorzystaj z pomocy w ustawieniach.

Kontroluj koszty ogrzewania węglem z Metrigo.pl

Zimny powrót to nie tylko ryzyko korozji, ale też wyższe rachunki za opał. Metrigo.pl pozwala śledzić zużycie i koszty ogrzewania, więc po montażu ochrony powrotu zobaczysz, ile realnie oszczędzasz. Więcej sposobów na niższe rachunki: jak zmniejszyć spalanie węgla i regulator pokojowy a zużycie opału.

FAQ – zimny powrót do kotła

Co to jest zimny powrót do kotła?

To sytuacja, w której woda wracająca z instalacji do kotła jest zbyt zimna w stosunku do wody w kotle. Powoduje kondensację spalin na wymienniku, korozję i osadzanie się smoły.

Jaka powinna być minimalna temperatura powrotu?

Producenci kotłów na paliwa stałe zalecają zwykle minimum 50°C na powrocie przy temperaturze kotła 60–65°C. Dokładną wartość dla swojego modelu sprawdź w DTR kotła.

Dlaczego z kotła kapie woda?

Najczęściej to kondensat ze spalin skraplający się na zbyt zimnym wymienniku, a nie wyciek. Jeśli kapanie ustaje po nagrzaniu kotła i podniesieniu temperatury powrotu, przyczyną był zimny powrót.

Jak podnieść temperaturę powrotu do kotła?

Stosując zawór czterodrogowy z siłownikiem, pompę przewałową, termostatyczny zawór trójdrożny lub sprzęgło hydrauliczne, a także podnosząc temperaturę zadaną kotła i próg załączenia pompy c.o.

Czy zimny powrót zwiększa zużycie opału?

Tak. Smoła i sadza na wymienniku pogarszają oddawanie ciepła do wody, więc więcej energii ucieka do komina, a kocioł spala więcej paliwa.

Czy przy buforze potrzebna jest ochrona powrotu?

Tak. Zimna woda z dolnej części bufora wracająca prosto do kotła powoduje te same problemy co zimny powrót z instalacji.
