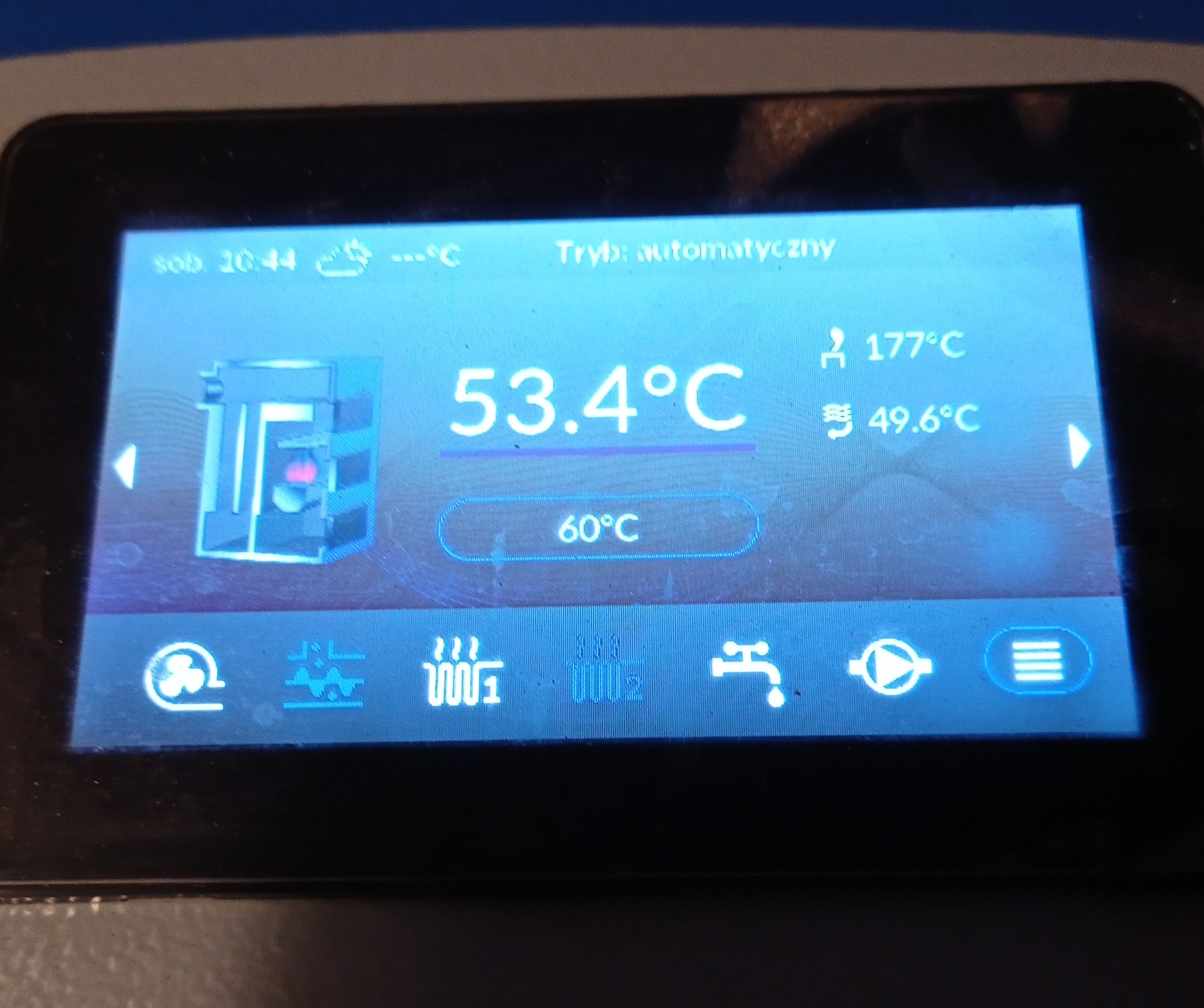

Opis 6 podstawowych symboli sterownika eCoal ekran główny – piec Ogniwo. Ekran główny sterownika ecoal zawiera zestaw ikon informujących o pracy najważniejszych elementów instalacji. Poniżej opisujemy każdą z ikon.

1️⃣ Wentylator nadmuchu

Oznacza pracę wentylatora dmuchawy.
W trybie automatycznym sterownik sam dobiera moc wentylatora.
Użytkownik może ustawić korektę mocy:
- dodatnia korekta ➜ mocniejszy nadmuch, szybsze spalanie, ale możliwe spieki,
- ujemna korekta ➜ łagodniejsze spalanie, mniejsze ryzyko spieków.
W innych trybach użytkownik ręcznie ustawia moc nadmuchu.
Osobne ustawienia dla pracy podtrzymania i trybu ręcznego.

2️⃣ Praca podajnika

Symbol informuje o aktywności podajnika ślimakowego.
Podajnik zawsze pracuje z tą samą prędkością – regulujemy tylko czas pracy.
W menu spalania można ustawić:
- długość pracy (np. 3–5 sek.),
- dłuższy czas = więcej węgla, możliwe przegrzewanie i kopcenie,
- krótszy czas = bardziej ekonomiczne i czystsze spalanie.
W trybie automatycznym sterownik sam dobiera przerwy między podawaniem.

3️⃣ Obieg grzewczy nr 1 (np. grzejniki)

Ikona oznacza pracę pierwszego obiegu CO.
Najczęściej jest to obieg grzejnikowy.
Podświetlenie = aktywna pompa.

4️⃣ Obieg grzewczy nr 2 (np. podłogówka)

Druga pompa CO – często używana do ogrzewania podłogowego.
Ikona aktywna = pompa pracuje.

5️⃣ Pompa CWU (bojler)

Symbol pracy pompy obiegu ciepłej wody użytkowej.
Pompa CWU włącza się, gdy:
- temperatura w bojlerze spadnie poniżej zadanej minus histereza CWU,
- włączona została ochrona powrotu z pomocą CWU.
Jak CWU podnosi temperaturę powrotu?
- Ciepła woda z bojlera wraca bezpośrednio do kotła, zwiększając temperaturę powrotu.

6️⃣ Pompa dodatkowa (np. przewałowa)

Pomocnicza pompa, najczęściej:
- przewałowa (krótki obieg),
- stosowana do ochrony powrotu kotła.
Włącza się automatycznie poniżej zadanej temperatury powrotu.

🔍 Jak sprawdzić działanie ikon i urządzeń?

Przejdź do trybu ręcznego.
Wybierz ikonę z ekranu i sprawdź:
- czy włącza się właściwe urządzenie,
- czy nie występują błędy montażowe.
To skuteczny sposób diagnozy – szczególnie przy uruchamianiu instalacji.
