Sterownik Iryd RTZ PID — podstawowe funkcje i obsługa

Sterownik Iryd RTZ PID (pełna nazwa: Iryd+ RTZ pid fuzzy logic) to regulator kotła C.O. z podajnikiem, produkowany przez firmę ProND z Łęki Opatowskiej. Montuje go wielu mniejszych producentów kotłów na ekogroszek, dlatego trafia do tysięcy kotłowni — a jednocześnie mało kto dostaje do niego sensowne wyjaśnienia poza instrukcją PDF. Poniżej zebraliśmy najważniejsze informacje: w jakich kotłach występuje, jakie urządzenia obsługuje, czym różni się praca z PID i bez PID oraz jak dostać się do ustawień serwisowych.

W jakich kotłach montowany jest sterownik Iryd RTZ PID

Iryd jest przeznaczony do kotłów z podajnikiem ślimakowym lub tłokowym, czyli najczęściej kotłów retortowych na ekogroszek. Nie obsługuje automatycznej zapalarki — kocioł rozpala się ręcznie, z podpałką na podanym paliwie. Użytkownicy na forach grzewczych wymieniają go m.in. w kotłach:

• Jańczak (Pleszew),
• Berski,
• Konstal SKAM-P,
• Witkowski,
• Lawa Eko KG,
• Moc-Eko Plus oraz Ekoenergia.

Lista nie jest zamknięta — Iryd to sterownik uniwersalny, więc spotkasz go także w kotłach lokalnych producentów. Jeśli zastanawiasz się nad jego wymianą, zobacz czy można zamienić regulator na inny.

Kontroluj zużycie opału korzystając z Metrigo.pl

Sterownik Iryd pokazuje, ile opału spalił kocioł w ostatniej dobie, ale nie zapamięta tego na kolejne sezony. Jeśli chcesz porównać, czy zmiana nastaw faktycznie obniżyła zużycie ekogroszku — i przy okazji śledzić prąd, gaz i wodę w jednym miejscu — skorzystaj z Metrigo.pl — darmowego monitoringu zużycia mediów. Wpisujesz odczyty, a wykresy same pokażą, który miesiąc i które ustawienia kosztowały najwięcej.

Co obsługuje sterownik — pompy, mieszacz, czujniki

Pompa kotłowa to w praktyce ochrona przed zimnym powrotem — szerzej opisaliśmy to w tekstach ochrona powrotu pieca i czy stosować ochronę powrotu. Zasadę działania mieszacza znajdziesz w artykule zawór mieszający 4D.

Praca z PID i bez PID

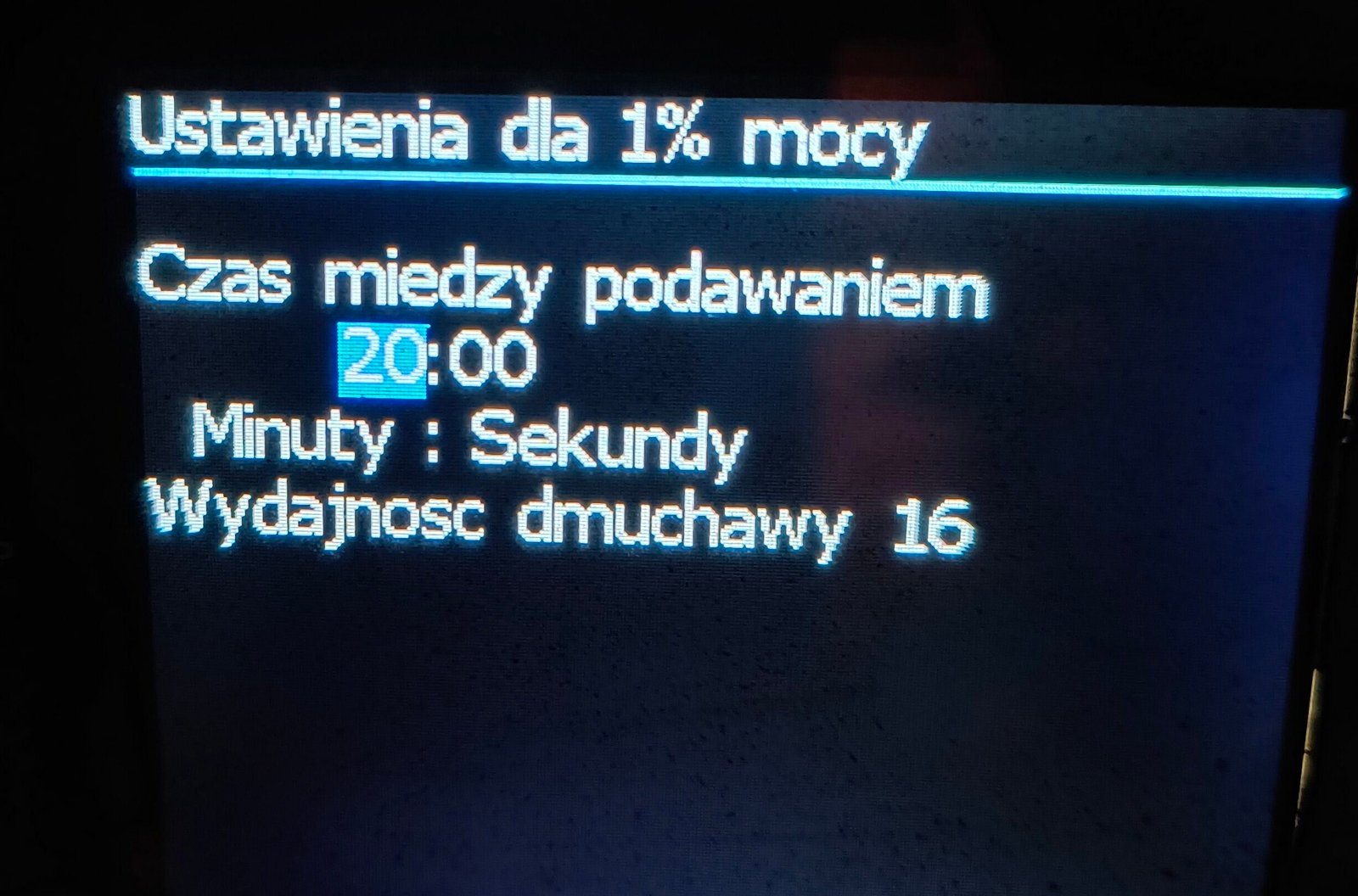

Z włączonym PID sterownik płynnie zmienia moc kotła od 100% do 1%. Gdy do temperatury zadanej brakuje więcej niż 6°C, kocioł pracuje pełną mocą; w pobliżu zadanej zwalnia dmuchawę i wydłuża przerwy w podawaniu. Użytkownik ustawia wtedy dwa zestawy parametrów: dla 100% i dla 1% mocy. Po wyłączeniu PID (parametr instalacyjny „Przedłużenie pracy PID” = „Wył. reg. PID”) Iryd działa jak klasyczny sterownik dwustanowy — znikają ustawienia 100%/1%, a pojawiają się zwykłe „Ustawienia dla PRACY”. Część użytkowników przewymiarowanych kotłów deklaruje, że bez PID ich kocioł pracuje stabilniej. Jak działa sam algorytm, wyjaśniamy w tekście jak działa PID w kotle z podajnikiem.

Ustawienie mocy kotła w sterowniku IRYD RTZ

Jak konkretnie dobrać czas podawania, przerwy i obroty dmuchawy dla 100% i 1% mocy, tak żeby kocioł nie przesiadywał w podtrzymaniu, opisaliśmy krok po kroku w artykule Iryd RTZ PID ustawienia — jak dobrać 100% i 1% mocy do domu.

Jak wejść w ustawienia serwisowe i instalacyjne. Hasło w IRYD RTZ

Zmiany zapisuje się przyciskiem INFO/WSTECZ. Wyjście przyciskiem WYJŚCIE porzuca zmiany bez zapisu — to najczęstszy powód, dla którego „ustawienia się nie trzymają”.

Najważniejsze nastawy fabryczne

Fabrycznie Iryd ma temperaturę kotła 55°C, czas podawania 10 s, dla 100% mocy przerwę 30 s i dmuchawę na biegu 15, dla 1% mocy przerwę 3 min i bieg 1, a w podtrzymaniu przedmuch 10 s co 15 min. To punkt startowy, nie gotowa nastawa — każdy kocioł i opał wymaga korekty. Pomocne będą teksty czas podawania i przerwy podajnika oraz tryb nadzoru w kotle.

FAQ — sterownik Iryd RTZ PID

Podsumowanie

Iryd RTZ PID to rozbudowany sterownik jak na kotły ekogroszkowe: obsługuje pięć pomp łącznie z kotłową, mieszacz, dwa termostaty, sterowanie pogodowe, strefy czasowe i liczenie spalonego opału. Najwięcej problemów wynika z nieznajomości struktury menu i niezapisanych zmian — dlatego warto zacząć od poprawnego wejścia w ustawienia. Jeśli kocioł nie dochodzi do temperatury, sprawdź też dlaczego piec nie osiąga zadanej temperatury, a przy modernizacji kotłowni — dofinansowania na czystepowietrze.gov.pl.
