Kocioł Saunier Duval wyświetla kod, którego nie rozumiesz? Urządzenia tej marki używają czterech różnych serii oznaczeń – i większość poradników myli je ze sobą. Poniżej znajdziesz, co oznacza każda z nich, jak je odczytać oraz jak wejść w tryb diagnostyczny i testowy. Opracowanie na podstawie oryginalnej instrukcji Thelia Condens 25-A / AS 18-A / AS 25-A / AS 30-A.
Cztery rodzaje kodów w kotłach Saunier Duval
Seria
Co oznacza
Kto z tego korzysta
F.xx
Kody usterek – kocioł przerywa pracę
użytkownik
S.xx
Kody stanu – co kocioł aktualnie robi
użytkownik / serwis
d.xx
Kody diagnostyczne – odczyt i zmiana parametrów
instalator
P.xx
Programy testowe – wymuszenie trybu pracy
instalator
Praktyczna konsekwencja: jeśli na wyświetlaczu widzisz S.04, to nie jest usterka tylko informacja, że kocioł prawidłowo grzeje. Dopiero litera F oznacza realny problem.

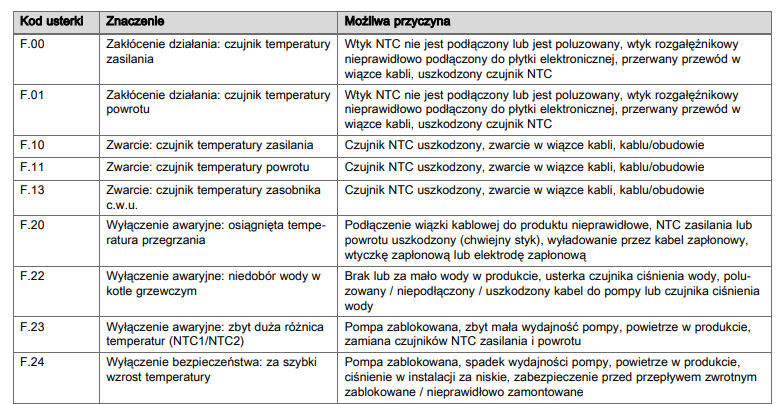

Poniższa lista pochodzi z oryginalnej instrukcji instalacji i konserwacji Saunier Duval Thelia Condens (dokument 0020234465_03, załącznik D). Producent zaznacza, że tabela jest wspólna dla wielu modeli, więc część kodów może nie występować w Twoim kotle. Kody F.xx to usterki blokujące pracę – kocioł zatrzymuje się i wymaga resetu lub interwencji serwisu.
Kod
Znaczenie
Możliwa przyczyna
F.00
Zakłócenie działania: czujnik temperatury zasilania
Wtyk NTC niepodłączony lub poluzowany, wtyk rozgałęźnikowy źle podłączony do płytki, przerwany przewód w wiązce, uszkodzony czujnik NTC
F.01
Zakłócenie działania: czujnik temperatury powrotu
Jak wyżej – wtyk NTC, wiązka kabli lub uszkodzony czujnik
F.10
Zwarcie: czujnik temperatury zasilania
Czujnik NTC uszkodzony, zwarcie w wiązce kabli lub do obudowy
F.11
Zwarcie: czujnik temperatury powrotu
Czujnik NTC uszkodzony, zwarcie w wiązce kabli lub do obudowy
F.13
Zwarcie: czujnik temperatury zasobnika c.w.u.
Czujnik NTC uszkodzony, zwarcie w wiązce kabli lub do obudowy
F.20
Wyłączenie awaryjne: osiągnięta temperatura przegrzania
Nieprawidłowe podłączenie wiązki, uszkodzony NTC zasilania lub powrotu (chwiejny styk), wyładowanie przez kabel/wtyczkę/elektrodę zapłonową
F.22
Wyłączenie awaryjne: niedobór wody w kotle grzewczym
Brak lub za mało wody w produkcie, usterka czujnika ciśnienia wody, poluzowany/niepodłączony/uszkodzony kabel do pompy lub czujnika ciśnienia
F.23
Wyłączenie awaryjne: zbyt duża różnica temperatur (NTC1/NTC2)
Pompa zablokowana, za mała wydajność pompy, powietrze w produkcie, zamienione czujniki NTC zasilania i powrotu
F.24
Wyłączenie bezpieczeństwa: za szybki wzrost temperatury
Pompa zablokowana, spadek wydajności pompy, powietrze w produkcie, za niskie ciśnienie w instalacji, zablokowane lub źle zamontowane zabezpieczenie przed przepływem zwrotnym
F.25
Wyłączenie bezpieczeństwa: za wysoka temperatura spalin
Uszkodzone złącze wtykowe ogranicznika temperatury bezpieczeństwa (STB) spalin, przerwany przewód w wiązce
F.27
Wyłączenie awaryjne: usterka wykrywania płomienia
Zawilgocony lub uszkodzony układ elektroniczny (kontrola płomienia), nieszczelny zawór elektromagnetyczny gazu
F.28
Usterka: nieskuteczny zapłon podczas rozruchu
Usterka gazomierza lub zadziałał czujnik ciśnienia gazu, powietrze w gazie, za niskie ciśnienie gazu, blokada termiczna (TAE), nieprawidłowa dysza lub armatura gazowa, źle podłączony wtyk rozgałęźnikowy, przerwany przewód, usterka układu zapłonowego, przerwany obwód jonizacji, niewłaściwe uziemienie, usterka elektroniki
F.29
Usterka: utrata płomienia
Okresowe przerwanie doprowadzenia gazu, recyrkulacja spalin, nieprawidłowe uziemienie produktu, brak iskry w transformatorze zapłonowym
F.32
Funkcja ochrony przed zamarzaniem wentylatora aktywna: obroty poza tolerancją
Zwarcie w czujniku NTC zasilania lub powrotu, uszkodzony układ elektroniczny
F.65
Usterka: temperatura elektroniki za wysoka
Zbyt wysoka temperatura elektroniki wskutek zewnętrznych źródeł ciepła, uszkodzenie układu
F.67
Wartość odesłana przez ASIC nieprawidłowa (sygnał płomienia)
Nieprawidłowy sygnał płomienia, uszkodzony układ elektroniczny
F.68
Usterka: płomień niestabilny (wejście analogowe)
Powietrze w gazie, za niskie ciśnienie gazu, niewłaściwy współczynnik nadmiaru powietrza, nieprawidłowa dysza gazowa, przerwanie strumienia jonizacji (kabel, elektroda)
F.70
Nieprawidłowy kod produktu (DSN)
Jednoczesna wymiana ekranu i płytki elektronicznej bez ponownej konfiguracji numeru urządzenia
F.71
Usterka: czujnik temperatury zasilania/powrotu
Czujnik zasilania podaje stałą wartość: nie jest prawidłowo zamocowany na rurze zasilania albo jest uszkodzony
F.72
Usterka: różnica czujnika ciśnienia wody / czujnika temperatury powrotu
Za duża różnica temperatury zasilanie/powrót NTC – usterka czujnika zasilania i/lub powrotu
F.73
Usterka: czujnik ciśnienia wody niepodłączony albo zwarty
Przerwa / zwarcie czujnika ciśnienia wody, przerwa / zwarcie do masy w przewodzie zasilania czujnika lub usterka czujnika
F.74
Usterka: problem elektryczny czujnika ciśnienia wody
Przewód do czujnika wykazuje zwarcie przy 5 V/24 V lub usterka wewnętrzna czujnika
F.75
Usterka: czujnik ciśnienia
Czujnik ciśnienia lub pompa uszkodzone bądź niedobór wody
F.77
Usterka: kondensat lub dym
Brak komunikatu zwrotnego, uszkodzona klapa spalin
F.78
Przerwa na czujniku wylotu ciepłej wody na zewnętrznym regulatorze
Link box podłączony, ale NTC ciepłej wody nie zmostkowany
F.83
Usterka: suchobieg
Podczas uruchamiania palnika czujnik zasilania lub powrotu nie rejestruje zmiany temperatury (lub jest za mała): za mało wody w produkcie, czujnik nieprawidłowo zamocowany do rury
F.84
Usterka: czujnik temperatury zasilania/powrotu – wartości nie zgadzają się, różnica < -6 K
Czujniki zasilania i powrotu zamienione lub nieprawidłowo zamontowane
F.85
Usterka: czujnik temperatury – czujniki na tej samej / niewłaściwej rurze
Czujnik temperatury niepodłączony lub podłączony nieprawidłowo
F.86
Usterka: styk ogrzewania podłogowego
Styk ogrzewania podłogowego otwarty, czujnik odczepiony lub uszkodzony
F.87
Zakłócenie działania: elektroda zapłonowa
Elektroda zapłonowa podłączona nieprawidłowo, zwarcie w wiązce kabli
F.88
Usterka: armatura gazowa
Armatura gazowa niepodłączona lub podłączona nieprawidłowo, zwarcie w wiązce kabli
F.89
Usterka: pompa
Pompa niepodłączona lub podłączona nieprawidłowo, podłączono niewłaściwą pompę, zwarcie w wiązce kabli
F.97
Usterka: niepowodzenie autotestu głównej płytki elektronicznej
Główna płytka elektroniczna uszkodzona
Jeśli na wyświetlaczu widzisz F.22 – to zdecydowanie najczęstsza usterka w kotłach Saunier Duval i w kotłach gazowych w ogóle. Nie da się jej skasować samym resetem, bo kocioł blokuje się przy ciśnieniu poniżej 0,03 MPa (0,3 bara). Pełna procedura: Saunier Duval F22 – niskie ciśnienie, jak usunąć błąd, a podstawy – jakie ciśnienie powinno być i jak je uzupełnić – opisałem w przewodniku ciśnienie w kotle gazowym – ile powinno wynosić.
F.22 to najczęściej zgłaszany kod tej marki – i nie jest to przypadek. Niskie ciśnienie wody to w ogóle najczęstszy problem kotłów gazowych, niezależnie od producenta. Jeśli Twój kocioł blokuje się regularnie, zacznij od sprawdzenia manometru: ciśnienie w kotle gazowym – ile powinno wynosić i jak uzupełnić wodę.
Kody stanu S.xx – co kocioł robi w danej chwili
Kody S.xx to nie usterki. To informacja o aktualnym stanie pracy kotła – przydatna, gdy kocioł „nie grzeje”, a w rzeczywistości czeka na wymaganie z termostatu albo kończy wybieg pompy. Wyświetlisz je przytrzymując przycisk ponad 7 sekund.
Kod
Znaczenie
S.0
Tryb ogrzewania: brak wymagania
S.01
Tryb ogrzewania: praca wstępna wentylatora
S.02
Tryb ogrzewania: wydajność pompy
S.03
Tryb ogrzewania: zapłon palnika
S.04
Tryb ogrzewania: palnik włączony
S.05
Tryb ogrzewania: wybieg pompy / wentylatora
S.06
Tryb ogrzewania: wybieg wentylatora
S.07
Tryb ogrzewania: wybieg pompy
S.08
Tryb ogrzewania: tymczasowe wyłączenie po procesie ogrzewania
S.10
Przygotowanie ciepłej wody: wymaganie
S.11
Przygotowanie ciepłej wody: praca wstępna wentylatora
Przygotowanie ciepłej wody: tymczasowe wyłączenie palnika
S.30
Termostat pokojowy blokuje tryb ogrzewania
S.31
Brak wymagania ogrzewania: tryb letni, regulator eBUS, czas oczekiwania
S.32
Czas oczekiwania wentylatora: obroty poza zakresem tolerancji
S.33
Tryb wymuszony wentylatora do załączenia czujnika kontrolnego ciśnienia
S.34
Ochrona przed zamarzaniem aktywna
S.39
Styk ogrzewania podłogowego otwarty
S.41
Ciśnienie wody za wysokie
S.42
Klapa spalin zamknięta
S.46
Tryb ochronny: obciążenie minimalne
S.53
Czas oczekiwania / blokada z powodu niedoboru wody (za duża różnica zasilanie/powrót)
S.54
Czas oczekiwania: niedobór wody w obiegu (za duża różnica zasilanie/powrót)
S.88
Odpowietrzanie produktu aktywne
S.91
Konserwacja: tryb demonstracyjny
S.96
Automatyczny program testowy: czujnik temperatury powrotu – żądanie ogrzewania i c.w.u. zablokowane
S.97
Automatyczny program testowy: czujnik ciśnienia wody – żądanie ogrzewania i c.w.u. zablokowane
S.98
Automatyczny program testowy: czujnik temperatury powrotu – żądanie ogrzewania i c.w.u. zablokowane
S.99
Napełnianie automatyczne aktywne
S.108
Odpowietrzanie komory spalania, wentylator działa
S.109
Działanie produktu w gotowości aktywne
Warto znać trzy z nich na pamięć: S.30 oznacza, że to termostat pokojowy, a nie kocioł, blokuje grzanie; S.31 – że kocioł stoi w trybie letnim; S.41 – że ciśnienie jest za wysokie, czyli odwrotny problem niż F.22.
Kod
Znaczenie
S.04
Tryb ogrzewania przy prawidłowej pracy produktu – pojawia się podczas sprawdzania trybu ogrzewania
S.14
Tryb przygotowania ciepłej wody przy prawidłowej pracy produktu – pojawia się podczas sprawdzania przygotowania ciepłej wody
Po co to wiedzieć? Przykład z praktyki: kocioł pokazuje S.04, czyli prawidłowo pracuje w trybie ogrzewania, ale grzejniki są zimne. To natychmiast przesuwa diagnozę z kotła na instalację – pompę obiegową, zapowietrzenie albo pozamykane zawory termostatyczne.
Kody diagnostyczne d.xx – parametry pracy kotła
Seria d.00 – d.17 to poziom instalatora. Pozwala odczytać i zmienić parametry pracy urządzenia:
Kod
Parametr
d.00
Maksymalna moc grzewcza (wartość używana m.in. przez program testowy P.03)
d.01
Czas wybiegu pompy obiegu grzewczego
d.08
Stan termostatu pokojowego
Dwa z tych parametrów mają realny wpływ na Twoje rachunki. d.00 ogranicza moc palnika – w dobrze ocieplonym domu fabryczne maksimum bywa mocno przewymiarowane, co powoduje taktowanie kotła. d.01 decyduje, jak długo pompa pracuje po wygaszeniu palnika, czyli ile ciepła uda się odebrać z wymiennika.
⚠️ Nie zmieniaj parametrów spalania ani ciśnienia gazu samodzielnie. Ich regulacja wymaga analizatora spalin i uprawnień gazowych, a błędna nastawa grozi uszkodzeniem kotła i utratą gwarancji.
Reklama - Linki Afiliacyjne
Programy testowe P.xx – wymuszenie trybu pracy
Seria P.01 – P.07 służy do testowania kotła bez czekania, aż sam się załączy. To narzędzie serwisowe, przydatne przy diagnostyce i napełnianiu instalacji.
Program
Funkcja
P.03
Praca w trybie ogrzewania przy maksymalnej mocy grzewczej ustawionej w kodzie d.00
P.05
Napełnianie urządzenia
P.05 jest szczególnie przydatny po usunięciu błędu F.22 – tryb napełniania ułatwia prawidłowe uzupełnienie i odpowietrzenie instalacji, zamiast ręcznego kombinowania z zaworem.
Kody błędów Saunier Duval – usterki F. kody stanu i diagnostyka
Saunier Duval a Vaillant – dlaczego kody są podobne
Saunier Duval należy do tej samej grupy co Vaillant i obie marki korzystają z pokrewnych rozwiązań elektronicznych. Stąd zbliżona logika oznaczeń: F.22 oznacza niskie ciśnienie w obu markach, podobnie działa też struktura kodów diagnostycznych d.xx i programów testowych P.xx.
To nie znaczy, że listy są identyczne – przy diagnostyce zawsze sprawdzaj dokumentację swojego modelu. Dla porównania przydaje się pełna lista kodów błędów Vaillant.
Reklama - Linki Afiliacyjne
Instrukcje Saunier Duval i innych marek – PDF do pobrania
Pełne tabele kodów, schematy podłączenia i parametry serwisowe znajdziesz w oryginalnej dokumentacji producenta. W naszej bazie zebraliśmy instrukcje kotłów gazowych po polsku – Saunier Duval, Vaillant, Viessmann, Buderus, Immergas, De Dietrich, Bosch, Junkers i Termet:
Dla kotłów Saunier Duval dostępna jest m.in. instrukcja instalacji Thelia Condens 25-A oraz AS 18-A, AS 25-A i AS 30-A – zawiera komplet kodów usterek, kodów stanu i parametrów diagnostycznych.
Reklama - Linki Afiliacyjne
Kiedy wezwać serwis?
Kod F.xx wraca natychmiast po resecie
Kocioł blokuje się częściej niż raz w miesiącu
Widzisz wyciek wody pod kotłem
Wyświetlacz pokazuje inne ciśnienie niż manometr
Potrzebujesz zmiany parametrów spalania lub ciśnienia gazu
Najczęstsze pytania FAQ
Jak wyświetlić kod stanu w kotle Saunier Duval?
Przytrzymaj przycisk dłużej niż 7 sekund – na wyświetlaczu pojawi się kod w formacie S.XX informujący o aktualnej fazie pracy kotła.
Czy S.04 to usterka?
Nie. S.04 oznacza prawidłową pracę w trybie ogrzewania. Kody rozpoczynające się od litery S informują o stanie urządzenia, a nie o problemie. Usterki mają oznaczenie F.
Jaki kod oznacza niskie ciśnienie wody?
F.22 – kocioł wyłącza się, gdy ciśnienie spadnie poniżej 0,03 MPa (0,3 bar). Do ponownego uruchomienia konieczne jest uzupełnienie wody, sam reset nie wystarczy.
Co oznacza wskazanie w MPa zamiast w barach?
Saunier Duval podaje ciśnienie w megapaskalach. Przelicznik: 0,1 MPa = 1 bar. Prawidłowe ciśnienie na zimnej instalacji to 0,12–0,15 MPa, czyli 1,2–1,5 bar.
Czy mogę sam zmieniać kody d.xx?
Parametry komfortu – jak czas wybiegu pompy (d.01) – można korygować. Parametrów spalania, ciśnienia gazu i zabezpieczeń nie ruszaj bez uprawnień i analizatora spalin.
Czy kody Saunier Duval i Vaillant są takie same?
Częściowo. Obie marki należą do tej samej grupy i mają zbliżoną logikę oznaczeń – F.22 oznacza niskie ciśnienie w obu. Listy nie są jednak identyczne, więc zawsze sprawdzaj dokumentację swojego modelu.
FAQ – kody błędów Saunier Duval
Ile razy można resetować kocioł Saunier Duval?
Reset stosuj maksymalnie 2–3 razy pod rząd. Jeśli ten sam kod wraca, nie kasuj go dalej – usterka ma przyczynę fizyczną (brak wody, zapowietrzenie, uszkodzony czujnik) i kolejne resety tylko ją maskują.
Czym różnią się kody F.xx od S.xx, d.xx i P.xx?
F.xx to usterki blokujące pracę. S.xx to kody stanu – informacja, co kocioł robi teraz. d.xx to kody diagnostyczne (parametry i nastawy, dostęp kodem instalatora 96, serwisowym 35). P.xx to programy testowe, m.in. P.06 i P.07 używane przy odpowietrzaniu.
Który kod pojawia się najczęściej?
F.22 – niedobór wody. To klasyka wszystkich kotłów gazowych: ciśnienie spada poniżej 0,03 MPa i kocioł się wyłącza. Zanim wezwiesz serwis, sprawdź manometr i uzupełnij wodę według instrukcji ciśnienia w kotle gazowym. Jeśli ciśnienie spada co kilka dni – winne jest zwykle naczynie przeponowe albo wyciek.
Czy ta lista pasuje do mojego modelu?
Producent sam zaznacza, że tabela kodów jest wspólna dla wielu produktów i część kodów może nie występować w konkretnym kotle. Lista pochodzi z instrukcji Thelia Condens, ale kody F.xx są spójne w całej rodzinie kondensacyjnych kotłów Saunier Duval (Thelia, Themaclassic, Isotwin, Duomax). Dla pewności otwórz instrukcję swojego modelu – zbiór PDF-ów mam tutaj: instrukcje kotłów gazowych PDF.
Jak wejść w kody diagnostyczne?
Przytrzymaj przycisk przez około 7 sekund i wprowadź kod dostępu – 96 dla poziomu instalatora, 35 dla serwisu. Kody stanu wyświetlisz przytrzymaniem ponad 7 sekund, programy testowe – przytrzymaniem ponad 5 sekund i kolejnym naciśnięciem na 5 sekund.
